RA 660 Navi XL
Budoucnost autonomního průmyslového čištění


Přes 500 spokojených zákazníků po celém světě. S inovacemi na špici odvětví, jako je volitelná dokovací stanice pro čištění v režimu 24/7 nebo mobilní aplikací pro vzdálené ovládání a reporting, je nový autonomní mycí robot RA 660 Navi XL nejpokročilejším strojem svého druhu na světe.

Mycí robot Cleanfix
Mycí robot

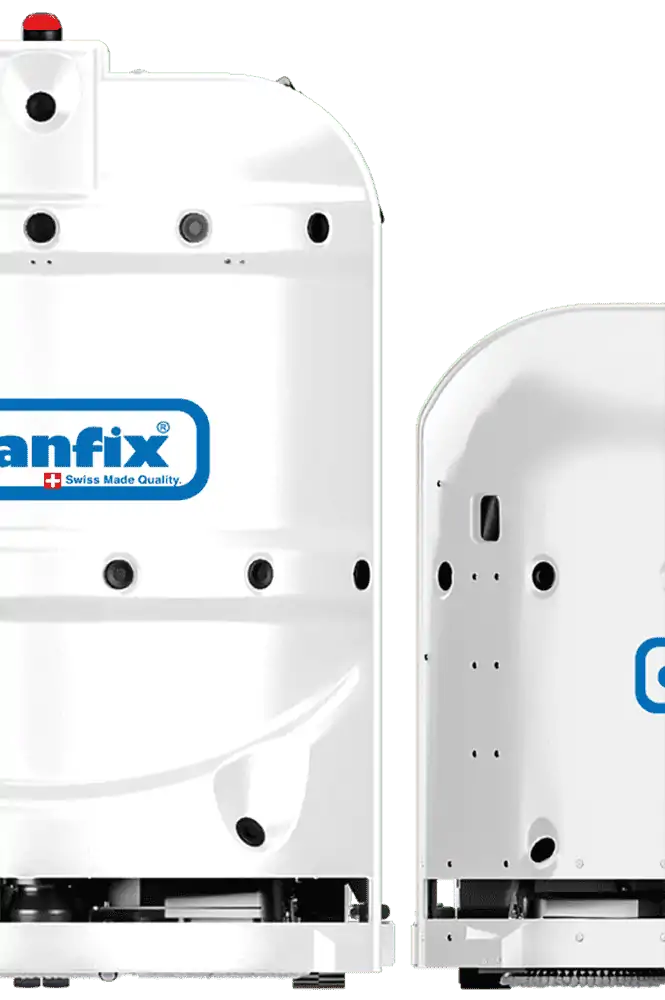

Autonomní mytí podlah ve formátu XL

Poslední generace autonomního průmyslového mycího robota RA660 Navi je ještě inteligentnější a lépe připojená než kdykoliv dříve. XL neznamená jen větší nádrž a vyšší mycí výkon, ale mnohé inovace a funkce. RA 660 Navi XL je náš nejpokročilejší autonomní robot, který kombinuje roky zkušeností s nejmodernější konektivitou.

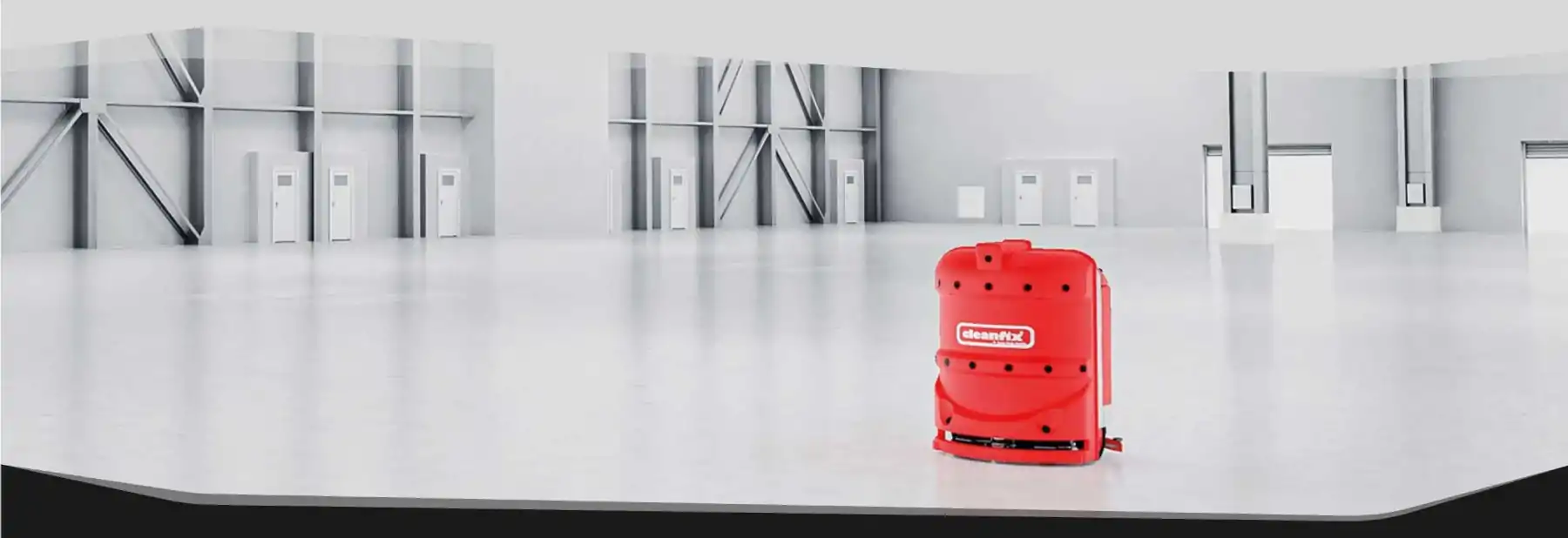

XL je speciálně navržen na mytí velkých ploch, jako jsou sklady, velké veřejné instituce, výrobní haly, nákupní centra, letiště, a další rozlehlé prostory. V kombinaci s dokovací stanicí založené na technologii carla_connect od výrobce KUKA dokáže pracovat v režimu 24/7.

Posunutím doleva doprava si zobrazíte všechny výhody

Dokovací stanice

Dálkové ovládání

Rychlonabíjení

Dotyková obrazovka

Membránová nádrž

Reporting

Mycí robot inteligentní design
Inteligentní design

Inteligentní design

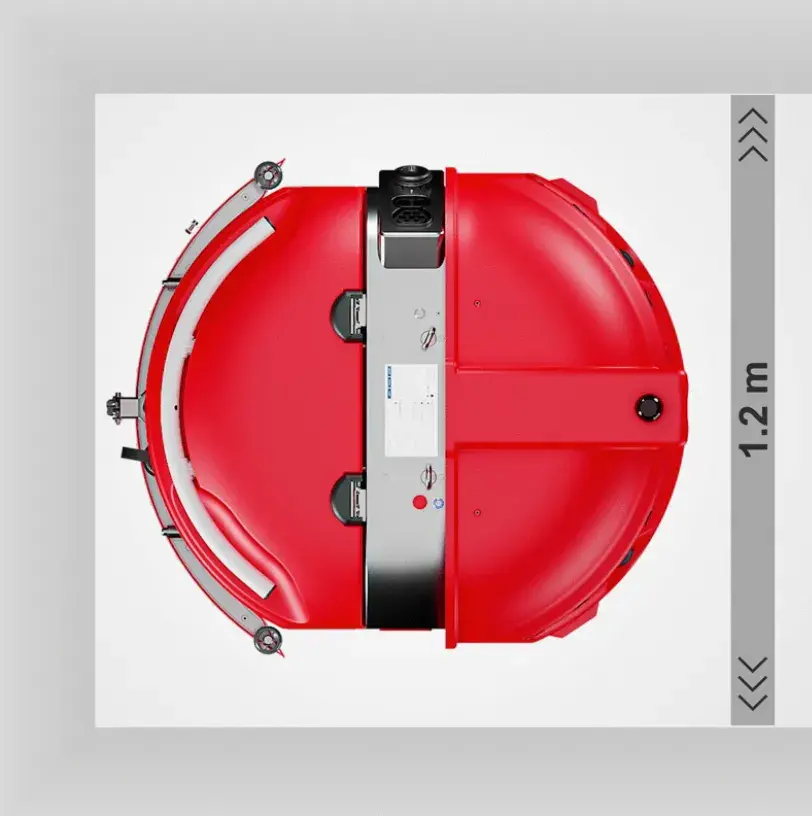

Od samého počátku byl RA 660 Navi XL vyvíjen jako plně autonomní mycí robot pro průmysl a obchod. Na rozdíl od mnoha konkurenčních strojů s předním řízením se dokáže RA 660 otočit na místě a díky tomu má velmi malý poloměr otáčení. Dokáže tak bez problémů umýt i velmi stísněné plochy, které jsou zapovězeny běžným strojům s lidskou obsluhou.

Mycí robot
Trio, které umí

Trio, které umí

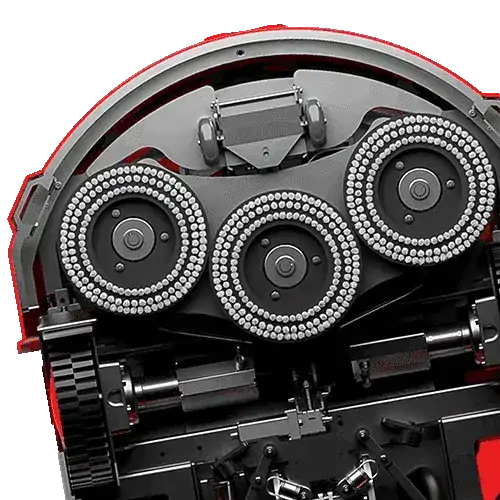

Mycí hlava RA660 je osazena třemi kartáči (nebo unašeči padů). Kartáče jsou uspořádány do tvaru písmene V, aby nečistoty a voda přirozeně směřovaly do středu sací lišty a bylo tak zajištěno kvalitní mytí.

Mycí robot autonomní navigace
Autonomní navigace

Autonomní navigace

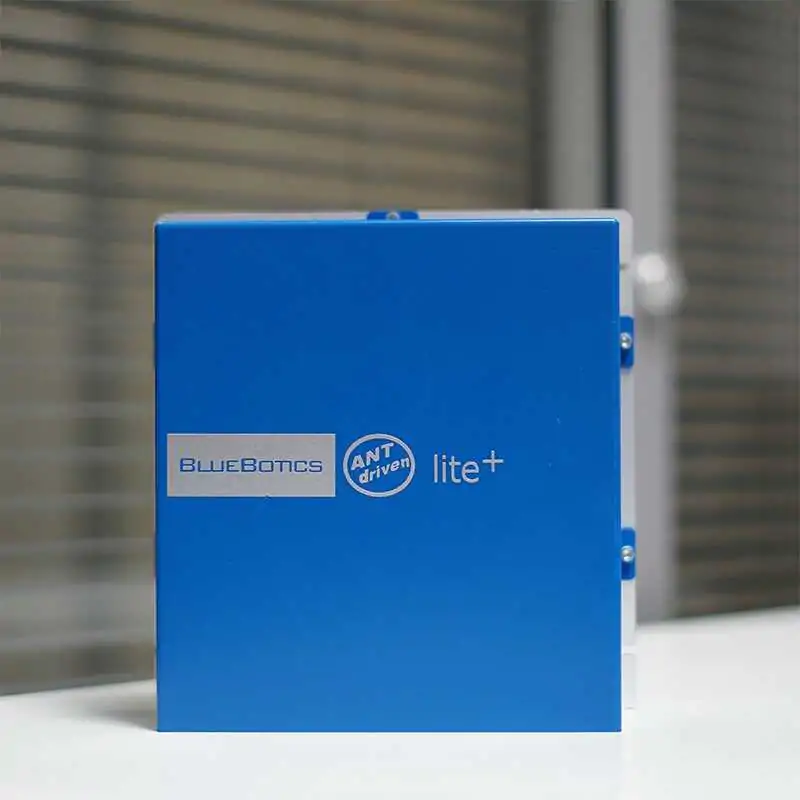

Navigace RA660 Navi XL je založená na systému ANTlite+ (Autonomous Navigation Technology) švýcarské společnosti Bluebotics. Jedná se o mimořádně pokročilou a v průmyslu ověřenou navigační technologii pro AGV a jiné mobilní roboty. Lze ji škálovat a po nasazení ANT serveru řídit celou flotilu zařízení (AGV, roboty, výtahy, průmyslová vrata) spolupracující s tímto systémem a nastavovat různé scénáře interakcí mezi jednotlivými prvky.

RA660 Mission Control

Nová aplikace speciálně navržená pro RA660 Navi XL propojí váš smartphone a mycího robota. Zaregistrujte si váš stroj v aplikaci a získejte tak plnou kontrolu nad mycím procesem a souvisejícím příslušenstvím, jako je dokovací stanice. Bez ohledu na to, kde právě jste.

Mycí robot
Mycí robot

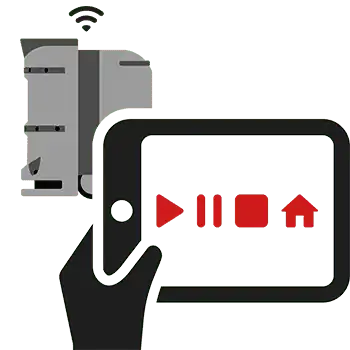

Ovládejte svého robota

Startujte, přerušujte, rušte a plánujte mycí programy přímo ze svého tabletu nebo smartphonu pomocí aplikace Mission Control. Jednoduše kdykoliv pošlete svého robota k dokovací stanici a zahajte jeho nabíjení jediným poklepáním na tlačitku v aplikaci.
Vyberte si mezi zcela autonomním a manuálním režimem. Plně autonomní režim umožňuje v kombinaci s dokovací stanicí provádět nabíjení a výměnu vody automaticky, kdykoliv je to potřeba. Vypouštění špinavé a napouštění čisté vody je prováděno v bezpečném procesu paralelně s nabíjením. Navíc je možné celý nabíjecí proces i napouštění vody kontrolovat v reálném čase v aplikaci Mission Control na telefonu nebo tabletu.

Mycí robot

Jednoduché nastavení a spojení

Ke svému účtu Cleanfix, zadanému v aplikaci, můžete připojit libovolné množství robotů a všechny je spravovat z jednoho místa. Připojení robota k účtu je jednoduché – stačí telefonem nebo tabletem vyfotit QR kód na displeji robota.

Mycí robot

Ukládejte si záznamy o provedeném čištění

Mycí robot RA660 Navi XL posílá všechny důležité informace o mycích cyklech přímo na váš telefon nebo tablet. Tam si můžete zobrazit vyčištěné oblasti ve formě map a filtrovat je podle data, umístění nebo výsledku čištění. Upozornění např. na ukončené mycí programy atd. jsou zasílány na vaše zařízení ve formě push notifikací (pokud jsou povoleny).

Aplikace je k dispozici ke stažení v App Store (pouze pro iPad)

Mycí robot aplikace

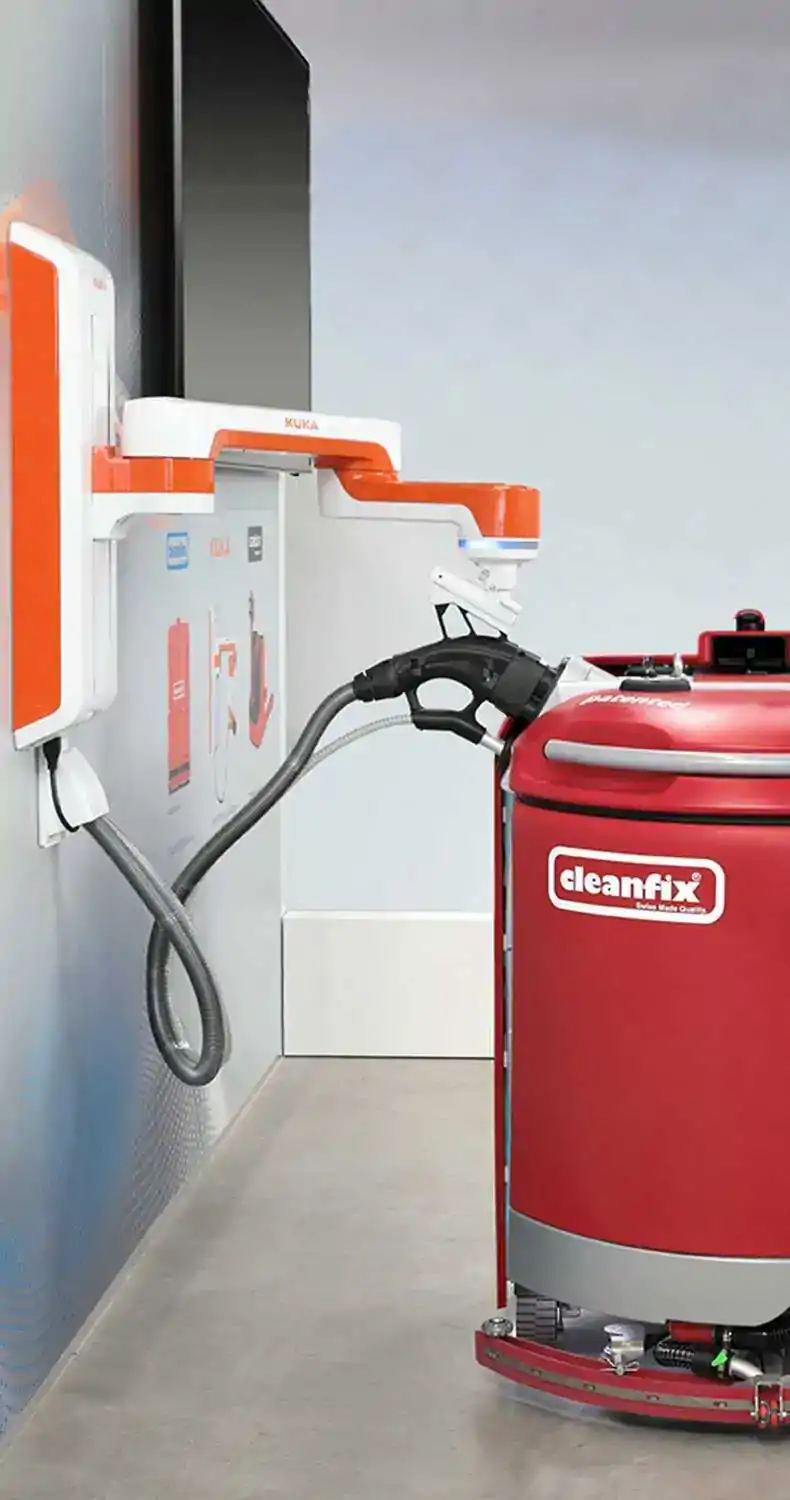

Plně automatická dokovací stanice

Do dnešního dne byla velikost čištěných ploch limitována kapacitou baterií nebo kapacitou nádrže na mycí roztok. S novou, volitelně dodávanou, automatickou dokovací stanicí výrobce Kuka s technologií carla_connect je toto omezení minulostí. S tímto volitelným zařízením dokáže náš robot pracovat zcela autonomně v režimu 24/7. Tím se výrazně posouvají hranice projektů, ve kterých je možné našeho robota nasadit. Jakmile v průběhu mytí dojde ke kritickému snížení kapacity baterie nebo je vypotřebován veškerý mycí roztok, robot v automatickém režimu ve správný čas sám přeruší práci a zamíří k dokovací stanici, kde dojde k rychlo-nabití lithiových akumulátorů, vypuštění použité vody a doplnění nádrže čisté vody. Jakmile je dokování ukončeno, dokovací rameno se automaticky odpojí od robota a robot se vrátí do místa, kde svou práci přerušil, a pokračuje v provádění mycího programu. Díky nové technologii rychlo-nabíjení může být náš průmyslový mycí robot nabit na 80% své kapacity za 40 minut. Nabíjecí konektor postavený na standardu CCS používaném v automobilovém průmyslu umožňuje nabíjení nezávislé na výrobci nabíjeného zařízení a dává vám možnost u dokovací stanice Kuka nabíjet i jiná robotická zařízení. Automatické nabíjení a výměna vody 40 minut (80%) 60 minut (100%) Vysoká úroveň bezpečnosti Nabíjecí zásuvka CCS Combo 2

Mycí robot RA 660 NAVI

Posunutím doleva doprava si zobrazíte všechny výhody

Rychlo-nabíjení proudem 115A

Mytí v režimu 24/7

Automatické nabíjení a výměna vody

40 minut (80%)
60 minut (100%)

Vysoká úroveň bezpečnosti

Nabíjecí zásuvka CCS Combo 2

Jedinečné objíždění překážek

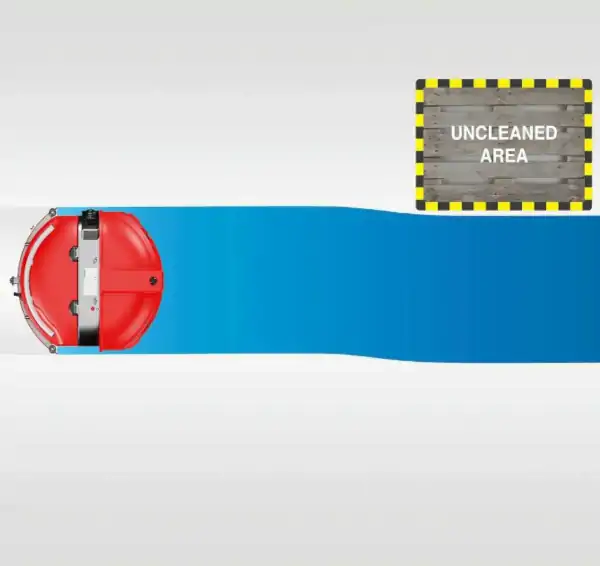

Se 14ti ultrazvukovými čidly, 2D LiDARem a flexibilně uloženým předním štítem dokáže RA660 Navi XL rozpoznat téměř jakékoliv překážky a efektivně se jim vyhnout. Dočasné překážky od nastavitelné velikosti si dokáže uložit jako „nevyčištěné“. Po dokončení mycího programu se k těmto uloženýma nevyčištěným plochám ještě jednou vrátí a snaží se je napodruhé umýt. V aplikaci „RA660 Navi Mission Control“ si můžete kdykoliv prohlédnout výsledky mycích programů. Je zde patrný způsob provádění mycího programu stejně jako překážky, díky kterým byl optimální postup mytí změněn.

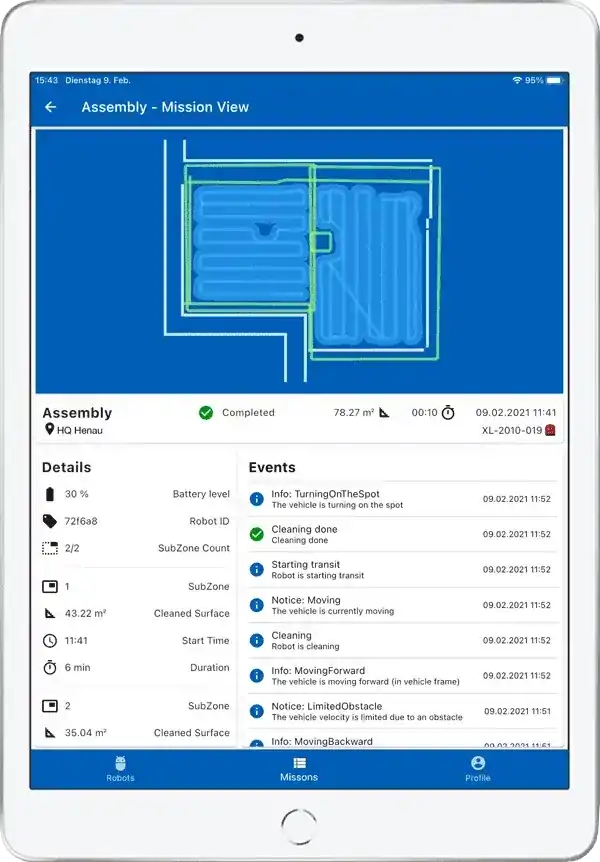

Mycí robot report
Ukázka reportu mycího programu v aplikaci „RA660 Navi Mission Control“.
Mycí robot senzor

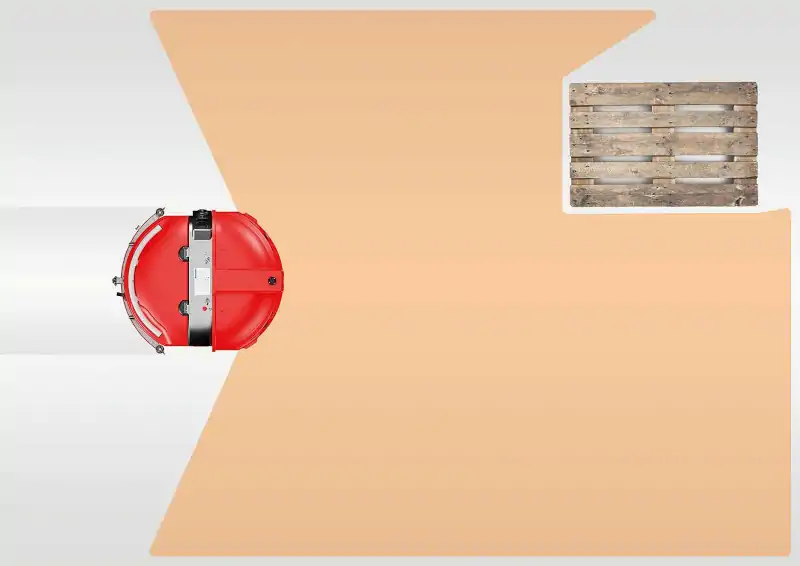

2D LiDAR senzor

2D LiDAR senzor

LiDAR senzor se používá k měření vzdáleností v prostoru, orientaci a detekci překážek. LiDAR senzor použitý na RA660 Navi XL má dosah 50 m, což stroji propůjčuje vlastnost s předstihem detekovat překážky a vypočítat alternativní dráhu pohybu.

Mycí robot štít

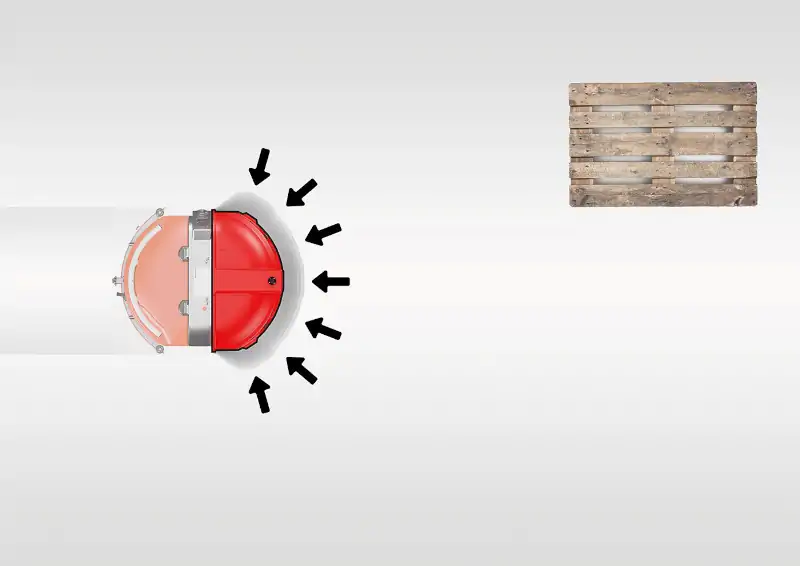

Plně flexibilní přední štít

Plně flexibilní přední štít

Celý přední štít je flexibilně uložen a vybaven čtyřmi nárazovými čidly, díky kterým je schopen jakýkoliv případný přední náraz přiřadit konkrétnímu směru pohybu. Jde o druhý stupeň ochrany pro případy, kdy překážka není detekována UV čidly nebo LiDARem. V případě, kdy je jakékoliv z těchto 4 nárazových čidel aktivováno, dojde k okamžitému zastavení stroje a následnému pokusu o objetí překážky.

Mycí robot objíždění překážek
Efektivní objíždění překážek

Efektivní objíždění překážek

Díky soustavě čidel, LiDARu a sofistikovanému softwaru je náš robot schopen překonat drtivou většinu překážek efektivním způsobem a v krátkém čase. I když se objeví náhle. Díky tomuto vyspělému systému řízení pohybu je možné mycího robota nasadit i v rámci běžného provozu průmyslových podniků, dopravních uzlů, obchodních center, muzeí a administrativních budov.

Mycí robot ultrazvuk
Ultrazvukové senzory

Ultrazvukové senzory

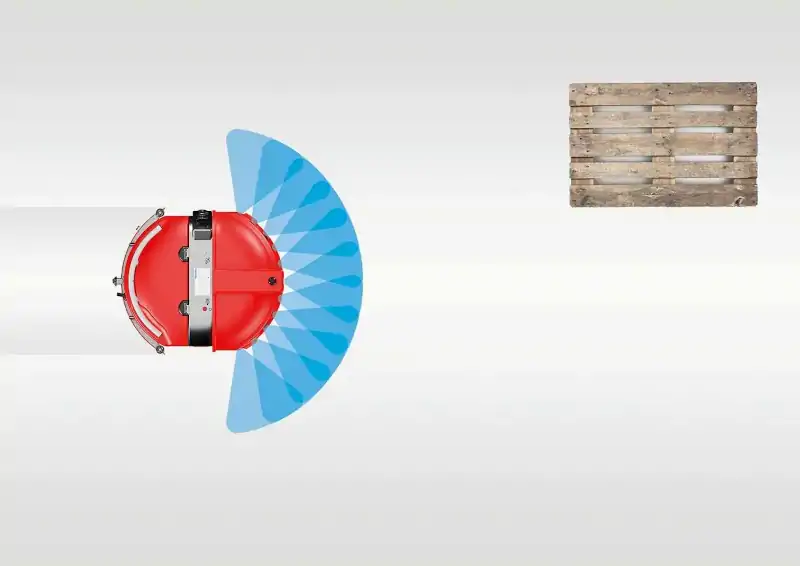

14 ultrazvukových senzorů instalovaných po celé ploše předního štítu pomáhá robotu k rozeznání překážek v nejbližším okolí. Pomáhají k prevenci nárazů do objektů a vzniku potenciální škody tím, že robota před detekovanou překážkou zpomalí.

Mycí robot

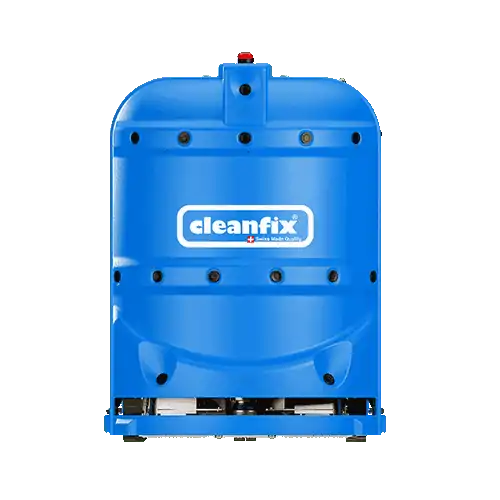

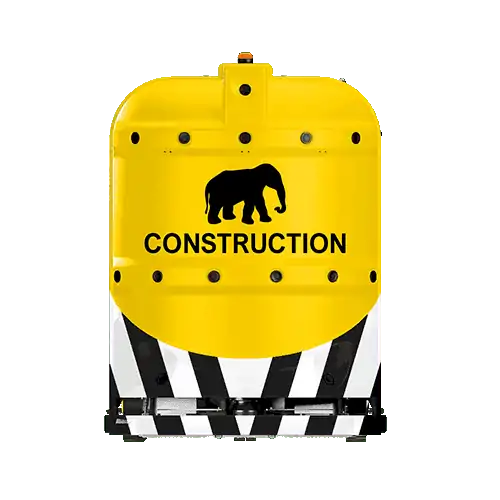

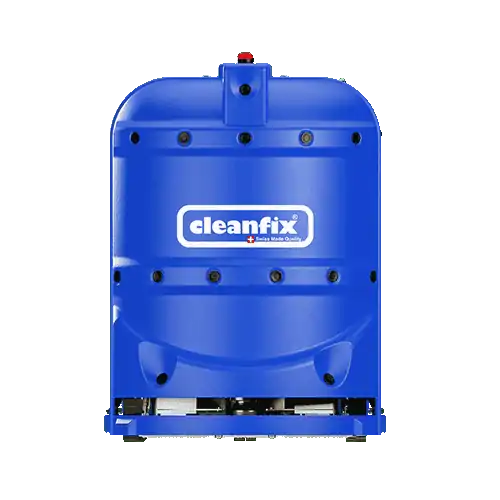

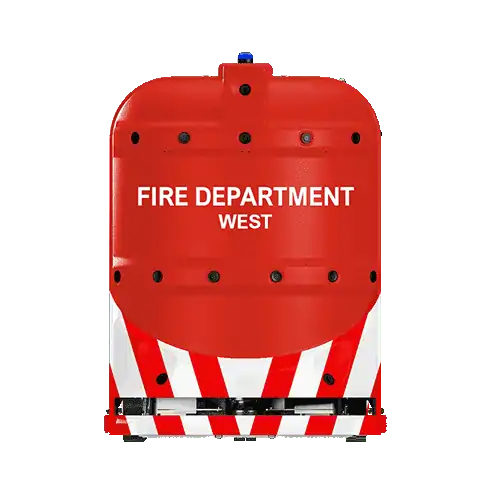

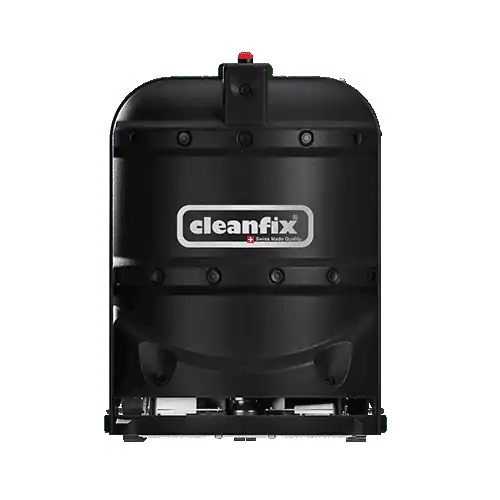

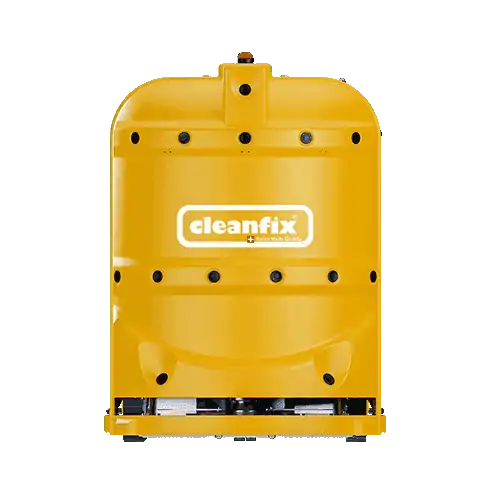

Dle vašich představ

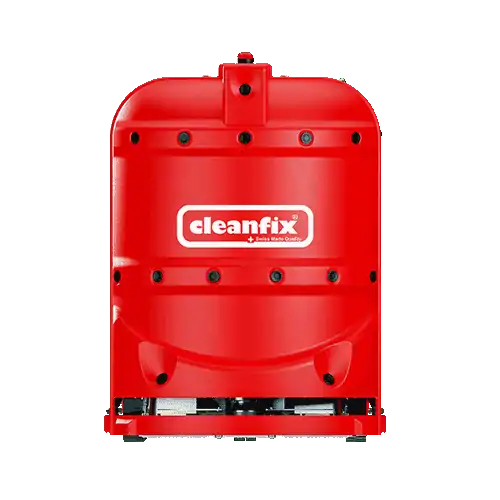

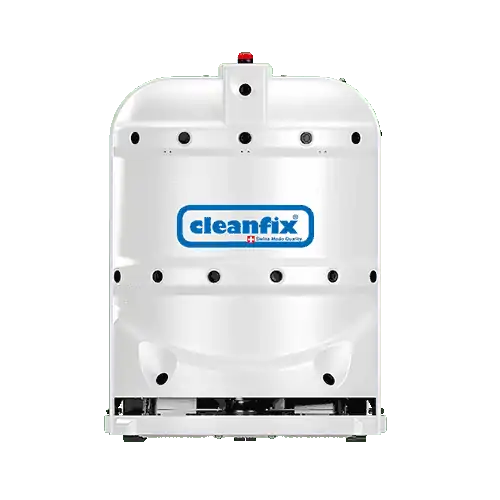

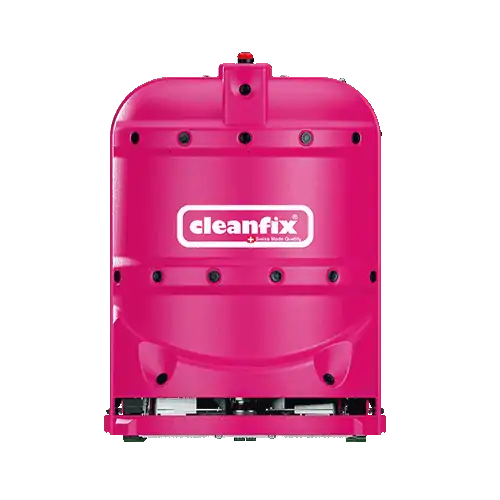

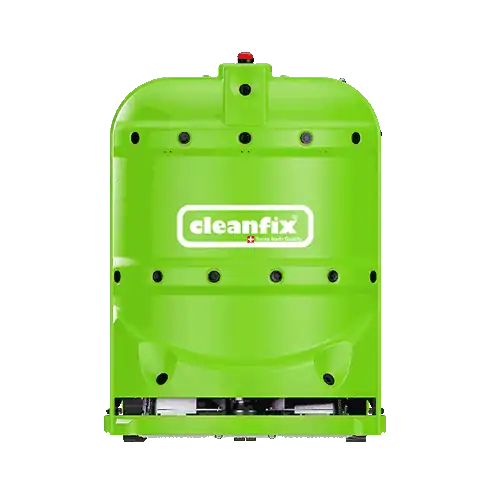

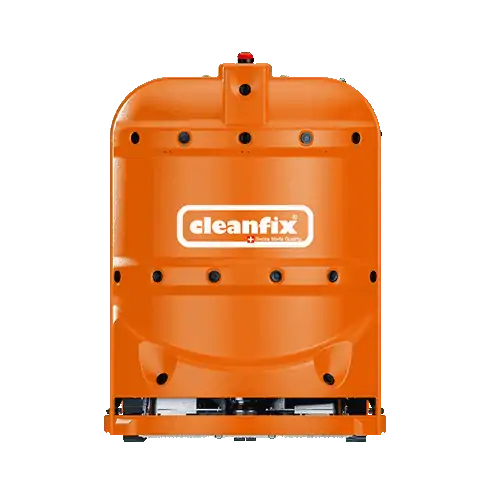

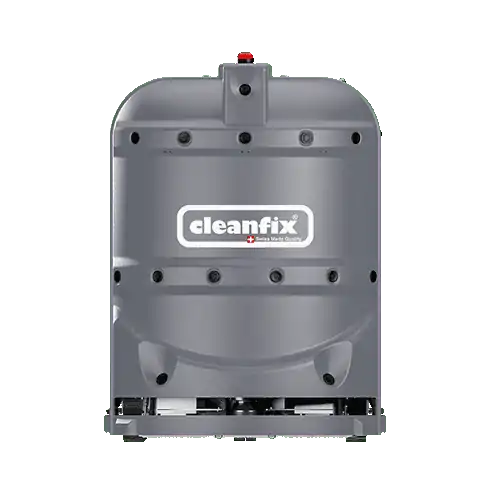

Umíme zajistit, aby mycí podlahový robot RA660 Navi XL zcela následoval korporátní design a firemní barvy. Pro vytvoření unikátního designu mycího robota zcela dle vašich představ je vám k dispozici oddělení marketingu.

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot  slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Mycí robot slide

Youtube videa
Nabízíme výběr videa věnovaný mycímu robotu RA660 Navi XL. Video si jednoduše zvětšíte přes ovládací prvky v nabídce videa.



YOUTUBE KANÁL






Technická specifikace

RA660 Navi XL je nejpokročilejší průmyslový a komerční úklidový robot dostupný na trhu. Je vybaven velmi efektivním algoritmem mytí, silnými bateriemi s funkcí rychlonabíjení, velkou nádrží a volitelnou autonomní dokovací stanicí pro provoz 24/7.

110 l objem nádrže na vodu

40 minut nabíjecí čas

3-4h provoz na jedno nabití

0,6 m/s rychlost mytí

Kapacita nádrže vody: 110 l

Hmotnost (bez vody): 313 kg

Výška: 1.185 mm

Rozměry: 1.010x850x1.185 mm

Pracovní šířka: 660 mm

Energetická autonomie: 3-4 h (24/7 s dokovací stanicí)

Doba nabíjení: 40 min (80%), 60 min (100%)

Update softwaru: vzdálený

Komunikace: LTE, WiFi, GPS

Hladinový senzor: ano (na panelu stroje, v aplikaci)

Reportovací funkce a web api: vložena

Vzdálený přístup: ano (přes aplikaci)

Navigační systém: BlueBotics ANT lite+

Autonomní dokovací stanice: volitelná
